Aquecedor de Processo

O Aquecedor Elétrico de Processo é normalmente utilizado para fornecer aquecimento direto ao processo. Os elementos de aquecimento estão em contato direto com o processo para aquecer os fluidos frios de entrada, maximizar a transferência de calor otimizando o design do defletor enquanto limita a queda de pressão no bocal de saída.

Com nosso software proprietário CALCPEX e outros softwares de design profissional, podemos personalizar o design do aquecedor e sistema de processo para atender à demanda do processo com dever regulado por tiristor e/ou contator usando cabeamento ou controlado por PLC.

A APLICAÇÃO

  • Gás Natural em Gasoduto de Transmissão
  • Gases Industriais na Unidade de Separação de Ar
  • Aquecedor de Regeneração de Peneira Molecular
  • Gases de Processo na Unidade de Reforma de Catalisador Contínuo (CCR)
  • Aquecedor de Gás Combustível
  • Superaquecedor a vapor
  • Aquecedor do Reboiler no Sistema de Desidratação TEG
  • Aquecedor de Nitrogênio
  • Aquecedor de Gás de Vedação
  • Aquecedor de CO2

Certificações

  • ATEX e IECEx

Tensão de Alimentação

  • Máx. 690VAC 50/60Hz

Poder

  • Até 5000KW em uma única unidade

Segurança Aumentada (Exe)

  • EN IEC 60079-7, 60079-0
  • ex II 2 G, Ex eb Gb
  • T1-T16
  • IIA/IIB/IIC
  • IP66

À prova de chamas (Exd)

  • EN IEC 60079-1, 60079-0
    EN IEC 60079-31
  • exII 2 G/D, Ex db Gb
    Ex tb Db
  • T1-T6
    T85-T450°C
  • IIA/IIB/IIC
    IIIC
  • IP66

Elemento de aquecimento

  • Elemento de aquecimento tubular com fio de aquecimento resistivo NiCr 80/20 compactado com MgO
  • Diâmetro do elemento: 12,5 mm, 16 mm
  • Material da bainha do elemento: Incoloy 800, 825, SS321, SS304, SS316, Titânio e outros

Flange do aquecedor

  • Também conhecido como Placa de Suporte EIH
  • Projeto para ASME Apêndice 41

Proteção contra temperatura excessiva

  • Proteção de sobretemperatura do elemento
  • Proteção classe T
  • Proteção contra temperatura excessiva da caixa de terminais (opcional)

Vedação de Pressão

  • Acoplamento de mordida, solda de força
    ou órtese

Caixa de terminais

  • Exe – Padrão SS316 ou aço macio pintado
  • Exd – Aço Carbono Padrão ou SS sob consulta

Itens

  • Fluxo de calor

Considerações

  • Meio de processo
  • Especificações do cliente
    (e.g. DEP, PTS)
Típico
  • TEG: 2.2w/cm2,
  • Combustível Gas: 2-7w/cm2
  • Material do elemento
  • Exposição à temperatura
  • NACE
  • Incoloy 800,
  • SS304, SS321
  • Incoloy 825

Classificação de pressão

  • 150lbs
  • 300lbs
  • 600lbs
  • 900lbs e acima

<150 Deg. C

  • Soldado
  • Soldado
  • Soldado
  • Sem costura

150-300 Deg. C

  • Soldado
  • Soldado
  • Sem costura
  • Sem costura

>300 Deg. C

  • Sem costura
  • Sem costura
  • Sem costura
  • Sem costura

Recomendação de espessura da parede do tubo
Tubo soldado: min 1.0mm, Tubo sem costura: min 1.25mm

Isenção de responsabilidade: A tabela acima é derivada com base na experiência anterior da DFINITI em lidar com vários processos, aplicações e especificações e requisitos de clientes, e é apenas para referência. Clientes específicos ou licenciadores de processo podem especificar tubos sem costura, independentemente da classificação de pressão e temperatura. Tubo sem costura é recomendado para aplicação de serviços letais. A DFINITI não será responsável por quaisquer perdas e danos resultantes da adoção das recomendações acima sem revisão adicional do requisito ou acordo real e específico

AQUECEDOR DE IMERSÃO DE TANQUE

O aquecimento por imersão é usado para aquecer e/ou manter o meio no tanque para reduzir a viscosidade na temperatura desejada para facilitar o fluxo ou bombeamento para fora do meio. O meio pode estar na forma de condensado, betume, produto químico ou qualquer lodo coletado no tanque de depósito.

AQUECEDOR REMOVÍVEL (TIPO CARTUCHO)​

Além do design convencional, o aquecedor pode ser projetado com elementos extraíveis que permitem a substituição dos elementos de aquecimento sem drenar o tanque para oferecer um tempo de resposta mais rápido. Isso também é conhecido como substituição online.

Pensamos muito na melhoria do design do aquecedor do cartucho que reduz o tempo de inatividade ao substituir os elementos. O design do aquecedor do cartucho permite a substituição on-line sem a necessidade de drenar o tanque. Ele ajuda a reduzir o tempo de inatividade e minimizar interrupções. Com o design aprimorado da DFINITI, reduzimos ainda mais o tempo de inatividade em mais de 50%. A chave está no tipo de vedação que fornece a proteção necessária. Ao mesmo tempo, é facilmente removido e acessado, especialmente ao substituir elementos no centro do aquecedor.

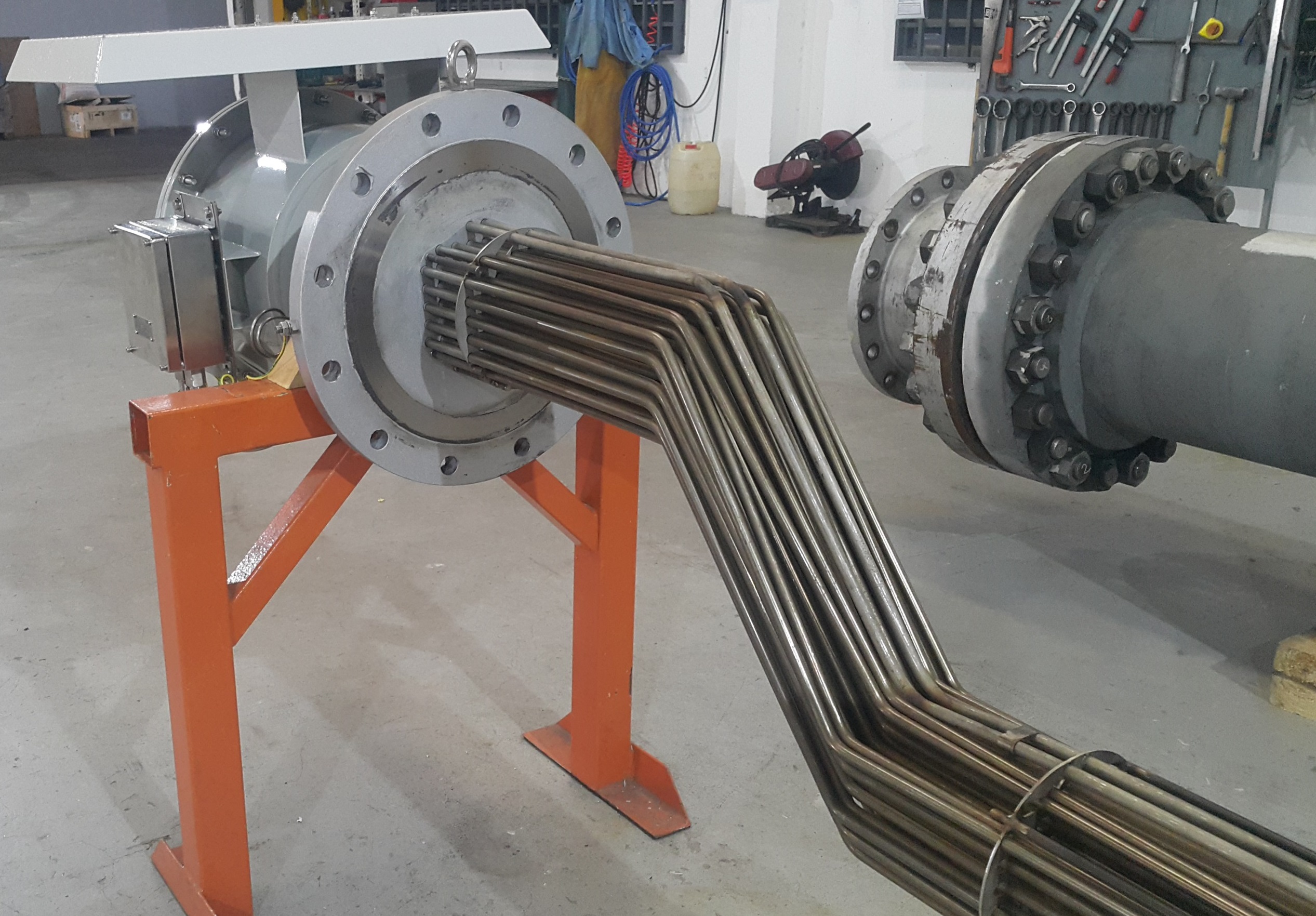

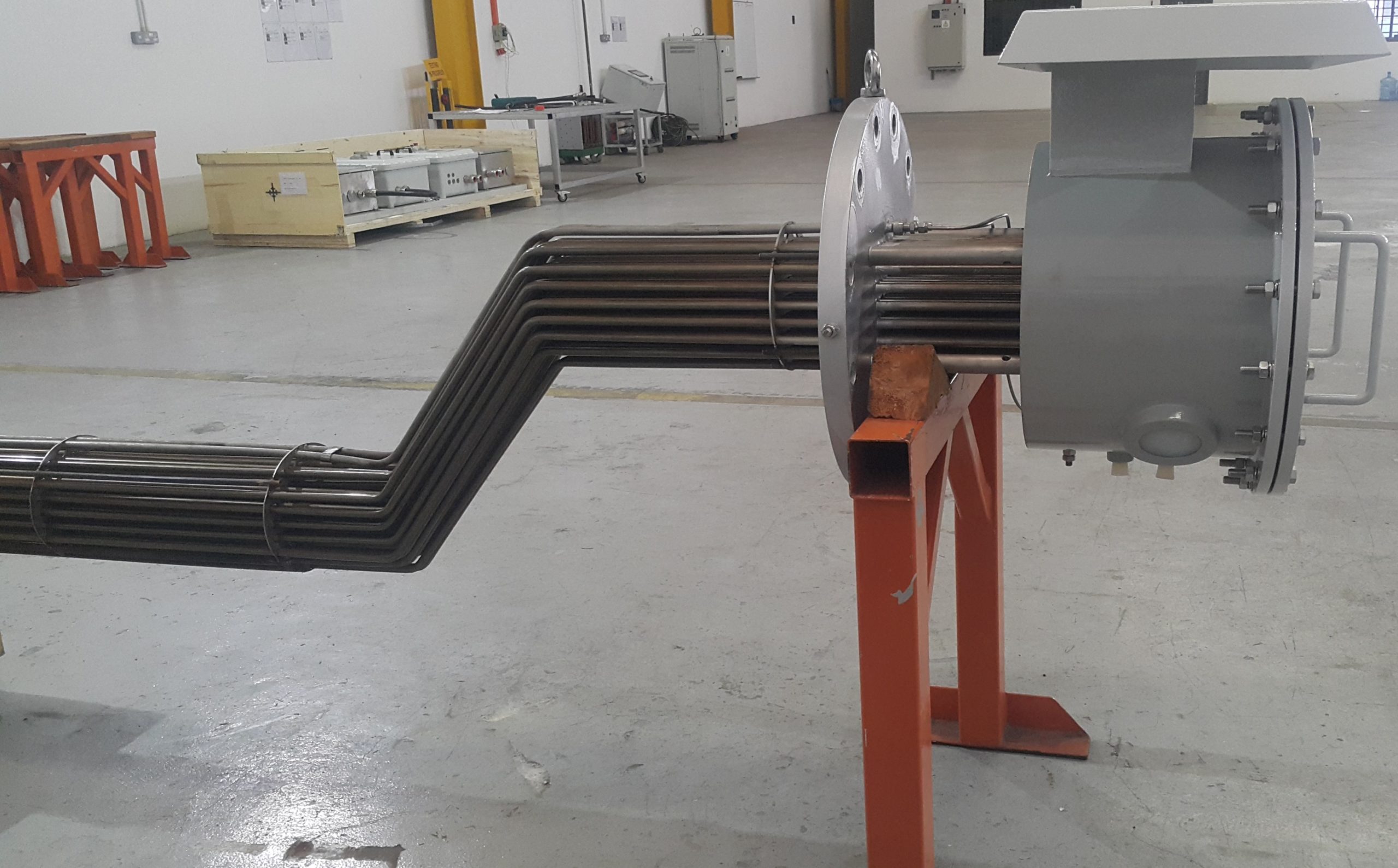

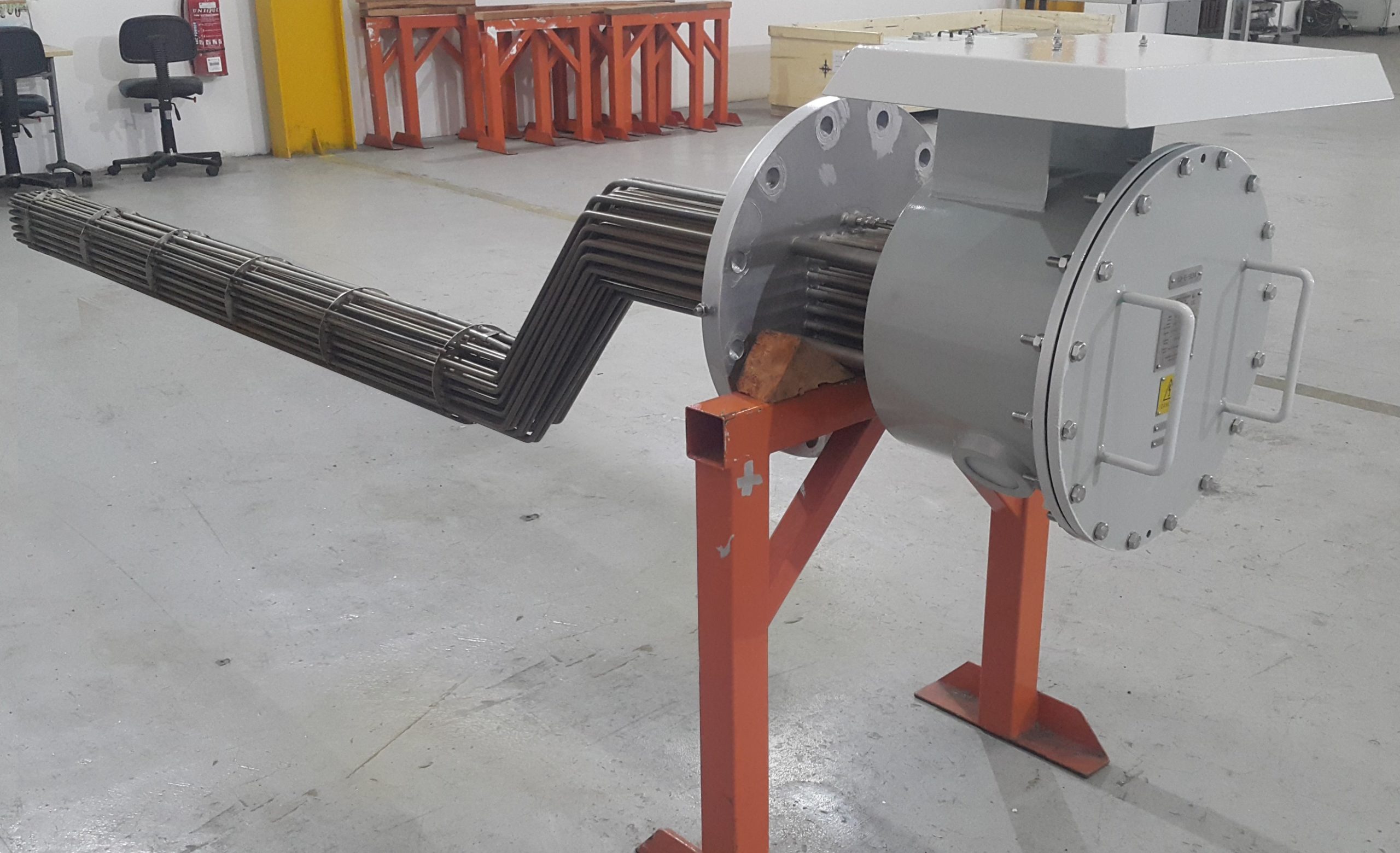

FORMA L E OUTRAS FORMAS DE AQUECEDOR

Para projetos de tanques subterrâneos onde o único acesso é pela parte superior, pode ser fornecido um aquecedor em forma de L ou em forma de perna de cachorro.

Certificações

  • ATEX e IECEx

Tensão de Alimentação

  • Máx. 690VAC 50/60Hz

Poder

  • Até 5000KW em uma única unidade

Segurança Aumentada (Exe)

  • EN IEC 60079-7, 60079-0
  • ex II 2 G, Ex eb Gb
  • T1-T16
  • IIA/IIB/IIC
  • IP66

À prova de chamas (Exd)

  • EN IEC 60079-1, 60079-0
    EN IEC 60079-31
  • exII 2 G/D, Ex db Gb
    Ex tb Db
  • T1-T6
    T85-T450°C
  • IIA/IIB/IIC
    IIIC
  • IP66

Elemento de aquecimento

  • Elemento de aquecimento tubular com fio de aquecimento resistivo NiCr 80/20 compactado com MgO
  • Diâmetro do elemento: 12.5 mm, 16 mm
  • Material da bainha do elemento: Incoloy 800, 825, SS321, SS304, SS316, Titânio e outros

Flange do aquecedor

  • Também conhecido como Placa de Suporte EIH
  • Projeto para ASME Apêndice 41

Proteção contra temperatura excessiva

  • Proteção de sobretemperatura do elemento
  • Proteção classe T
  • Proteção contra temperatura excessiva da caixa de terminais (opcional)

Vedação de Pressão

  • Acoplamento de mordida, solda de força
    ou órtese

Caixa de terminais

  • Exe – Padrão SS316 ou aço macio pintado
  • Exd – Aço Carbono Padrão ou SS sob consulta

Itens

  • Fluxo de calor

Considerações

  • Meio de processo
  • Especificações do cliente
    (e.g. DEP, PTS)

Típico

  • TEG: 2.2w/cm2,
  • Gasolina: 2-7w/cm2
  • Material do elemento
  • Exposição à temperatura
  • NACE
  • Incoloy 800,
  • SS304, SS321
  • Incoloy 825

Classificação de pressão

  • 150lbs
  • 300lbs
  • 600lbs
  • 900lbs e acima

<150 Deg. C

  • Soldado
  • Soldado
  • Soldado
  • Sem costura

150-300 Deg. C

  • Soldado
  • Soldado
  • Sem costura
  • Sem costura

>300 Deg. C

  • Sem costura
  • Sem costura
  • Sem costura
  • Sem costura

Recomendação de espessura da parede do tubo
Tubo soldado: min 1.0mm, Tubo sem costura: min 1.25mm

Isenção de responsabilidade: A tabela acima é derivada com base na experiência anterior da DFINITI em lidar com vários processos, aplicações e especificações e requisitos de clientes, e é apenas para referência. Clientes específicos ou licenciadores de processo podem especificar tubos sem costura, independentemente da classificação de pressão e temperatura. Tubo sem costura é recomendado para aplicação de serviços letais. A DFINITI não será responsável por quaisquer perdas e danos resultantes da adoção das recomendações acima sem revisão adicional do requisito ou acordo real e específico

PAINEL DE CONTROLE

Um Painel de Controle é instalado no Aquecedor Elétrico de Processo para operar o aquecedor durante toda a vida útil do sistema. Portanto, é importante e crítico que o Painel de Controle seja projetado não apenas para atingir fins funcionais e de proteção, mas também para facilitar as operações para evitar interrupções no processo e quaisquer outros incidentes indesejáveis.

Existem dois fatores principais no projeto do Sistema de Controle

Tipos de controle

  • On/Off ou 0-100% de controle de carga
  • Estágio único ou vários estágios

Áreas de Instalação

  • Área segura
  • Área de risco

Os aquecedores usados ​​no processo de aquecimento são geralmente projetados para controle por tiristor, que é capaz de modular a carga de 0 a 100% na saída do aquecedor. Devido à alta dissipação de calor da comutação do Tiristor, o painel normalmente é alojado em ambientes internos para evitar o aquecimento excessivo do calor dentro do painel.

Ventilação forçada está incluída como padrão para o painel Tiristor. Para instalações externas onde a carga do aquecedor é grande e com alta temperatura ambiente, o ar-condicionado pode ser usado se a ventilação forçada do ventilador for insuficiente.

Sujeito ao dever de comutação e ao sistema elétrico geral, existem basicamente três tipos de modos de disparo:

  • Zero Cross-over, Disparo de Ciclo Único
  • Zero Cross-over, Disparo de Explosão
  • Disparo de ângulo de fase

Notes:
1. Phase angle control is not preferred as it generates harmonic. If phase angle is used, Active Harmonic Filter (AHF) shall be used to filter the unwanted harmonic.
2. As the control mode may affect the entire electric system especially a large heater duty, it is advisable to consult DFINITI for the more suitable control mode to suit specific design.
